Alle drehungsarmen PYTHON Konstruktionen übersteigen die normseitig vorgegebenen Klassifikationen in einem breiten Lastspektrum. Dies macht PYTHON zur ersten Wahl für Anwendungen mit hohen Ansprüchen an die Drehungsfreiheit der eingesetzten Seile.
WANN KOMMEN DREHUNGSARME SEILE ZUM EINSATZ?
In jedem Stahlseil erzeugt die Helixform der Drähte und Litzen ein Drehmoment, sobald eine Last gehoben wird oder eine Zugkraft auf das Seil einwirkt. In nicht drehungsarmen Seilen sind alle Litzen in eine Richtung geschlagen. Daher wird das Seil um seine Längsachse rotieren, um das Drehmoment auszugleichen. Bei Mehrfacheinscherung und großen Hubhöhen kann es dadurch eventuell zu einer Verdrehung der Hakenflasche kommen.
Das Wirkprinzip drehungsarmer Seile beruht auf dem Ausgleich der auftretenden Drehmomente. Dazu werden die Einlage und die Außenlitzen in entgegengesetzter Schlagrichtung verseilt. Somit wird die Einlage eines rechtsgängigen Seiles linksgängig verseilt und umgekehrt.
Unter Berücksichtigung der Massen- und Hebelarmverhältnisse wird das unter Last in den Außenlitzen auftretende Moment durch das entgegengesetzte Moment der Einlage aufgehoben. Die Momente sind ausgeglichen und das Seil wird sich nicht oder nur geringfügig um seine Längsachse drehen.
Nach DIN EN 12385-3 B.1.5 gilt ein Seil als drehungsarm Klasse a), wenn es sich bei einer Länge vom 1000-fachen seines Durchmessers unter einer Last von 20% seiner Mindestbruchkraft nicht mehr als 360° verdreht.
Drehungsarme Seile sollten eingesetzt werden, wenn:
- ungeführte Lasten einsträngig gehoben werden.
- ungeführte Lasten mehrsträngig mit großen Hubhöhen gehoben werden.
Nicht drehungsarme Seile sollten eingesetzt werden, wenn:
- geführte Lasten einsträngig gehoben werden.
- ungeführte Lasten mehrsträngig mit geringen Hubhöhen gehoben werden.
- ungeführte Lasten mit paarweise gegenläufig geschlagenen Seilen gehoben werden.

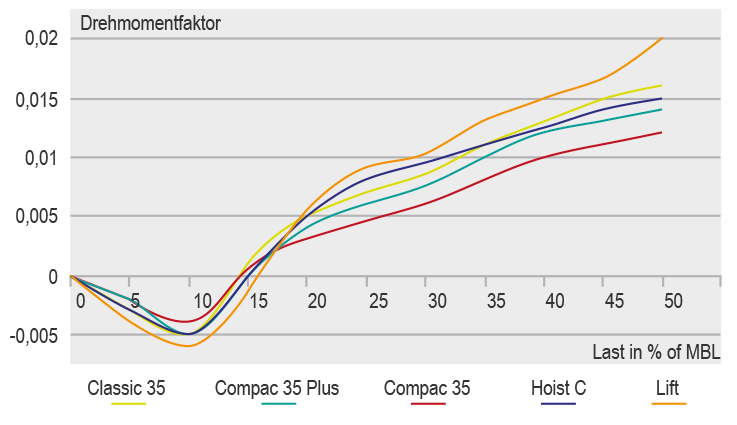

DREHVERHALTEN
AUSWAHL DER SCHLAGART
In Abhängigkeit vom eingesetzten Trommeltyp empfehlen wir folgende PYTHON Seilkonstruktionen:
Drehungsarme PYTHON Seile (können mit einem Wirbel eingesetzt werden)
| Einlagen- wicklung | Empfohlene Schlagart | Mehrlagen- wicklung | Empfohlene Schlagart | |
|---|---|---|---|---|
| Classic 35 | Kreuzschlag | Hoist C | Gleichschlag | |
| Classic 35 P | Kreuzschlag | Lift | Kreuzschlag | |
| Compac 35 | Gleichschlag | |||
| Compac 35 P | Gleichschlag | |||
| Compac 35 Plus | Gleichschlag |
Nicht drehungsarme PYTHON Seile (dürfen nicht mit einem Wirbel eingesetzt werden)
| Einlagen- wicklung | Empfohlene Schlagart | Mehrlagen- wicklung | Empfohlene Schlagart | |
|---|---|---|---|---|
| Solid 6 R | Kreuzschlag | Construct 6 | Kreuzschlag | |
| Flameshield 8 | Kreuzschlag | Solid 6 C | Anwendungsabhängig | |
| Super 8 R | Kreuzschlag | Solid 8 C | Anwendungsabhängig | |
| Power 9 R | Kreuzschlag | Super 8 C | Anwendungsabhängig | |
| Multi | Kreuzschlag | Super 8 S | Kreuzschlag | |
| Super 8 CD | Anwendungsabhängig | |||
| Power 9 S | Kreuzschlag | |||
| Ultra S | Kreuzschlag | |||
| Ultra CP | Anwendungsabhängig |
